PVGIS 5.3 KASUTUSJUHEND
PVGIS 5.3 KASUTUSJUHEND
1. Sissejuhatus
Sellel lehel selgitatakse, kuidas kasutada PVGIS 5.3 veebiliides arvutuste tegemiseks
päikeseenergia
kiirguse ja fotogalvaanilise (PV) süsteemi energia tootmine. Proovime näidata, kuidas seda kasutada
PVGIS 5.3 praktikas. Samuti saate vaadata meetodid
kasutatud
arvutuste tegemiseks
või lühidalt "alustamist" juhend .
See juhend kirjeldab PVGIS versioon 5.3
1.1 Mis on PVGIS
PVGIS 5.3 on veebirakendus, mis võimaldab kasutajal saada andmeid päikesekiirguse kohta
ja
fotogalvaanilise (PV) süsteemi energia tootmine kõikjal enamikus maailma piirkondades. On küll
täiesti tasuta kasutada, ilma piiranguteta, milleks tulemusi saab kasutada, ja ilma piiranguteta
registreerimine vajalik.
PVGIS 5.3 saab kasutada erinevate arvutuste tegemiseks. See käsiraamat teeb
kirjeldada
igaüks neist. Kasutamiseks PVGIS 5.3 sa pead läbima a paar lihtsat sammu.
Suur osa
selles juhendis antud teavet leiate ka abitekstidest PVGIS
5.3.
1.2 Sisend ja väljund sisend PVGIS 5.3
The PVGIS kasutajaliides on näidatud allpool.
Enamik tööriistu on sees PVGIS 5.3 nõuavad kasutajalt teatud sisendit – see käsitletakse tavaliste veebivormidena, kus kasutaja klõpsab valikutel või sisestab infot, nt PV-süsteemi suurus.
Enne arvutamiseks andmete sisestamist peab kasutaja valima geograafilise asukoha
millega arvutus teha.
Seda teeb:
Kaardil klõpsates, võib-olla ka suumimisvõimalust kasutades.
Sisestades aadressi "aadress" väljale kaardi all.
Sisestades laius- ja pikkuskraadid kaardi all olevatele väljadele.
Laius- ja pikkuskraadi saab sisestada vormingus DD:MM:SSA, kus DD on kraadid,
MM kaareminutid, SS kaaresekundid ja A poolkera (N, S, E, W).
Laius- ja pikkuskraadi saab sisestada ka kümnendväärtustena, näiteks 45°15'N
peaks
sisestage 45,25. Ekvaatorist lõuna pool asuvad laiuskraadid sisestatakse negatiivsete väärtustena, põhja pool on
positiivne.
Pikkuskraad 0-st lääne pool° meridiaan tuleks anda negatiivsete väärtustena, idapoolsete väärtustena
on positiivsed.
PVGIS 5.3 võimaldab kasutaja et saada tulemusi mitmes erinevas viisid:
Veebibrauseris näidatud numbrite ja graafikutena.
Kõik graafikud saab salvestada ka faili.
Teabe kujul teksti (CSV) vormingus.
Väljundvorminguid kirjeldatakse eraldi jaotises "Tööriistad" osa.
PDF-dokumendina, mis on saadaval pärast seda, kui kasutaja on klõpsanud tulemuste kuvamiseks brauser.
Kasutades mitteinteraktiivset PVGIS 5.3 veebiteenused (API-teenused).
Neid kirjeldatakse lähemalt "Tööriistad" osa.
2. Horisondi teabe kasutamine
Päikesekiirguse ja/või PV jõudluse arvutamine PVGIS 5.3 saab kasutada teavet selle kohta
kohalik horisont, et hinnata lähedalasuvate küngaste varjude mõju või
mäed.
Kasutajal on selle valiku jaoks mitmeid valikuid, mis on näidatud paremal
kaardil
PVGIS 5.3 tööriist.
Kasutajal on horisondi teabe jaoks kolm valikut:
Ärge kasutage arvutustes horisondi teavet.
See on valik, kui kasutaja
tühistab mõlema valiku "arvutatud horisont" ja
"laadige üles horisondi fail"
valikuid.
Kasutage PVGIS 5.3 sisseehitatud horisondi teave.
Selle valimiseks valige
"Arvutatud horisont" aastal PVGIS 5.3 tööriist.
See on
vaikimisi
valik.
Laadige üles oma teave horisondi kõrguse kohta.
Meie veebisaidile üles laaditav horisondifail peaks olema
lihtne tekstifail, mille saate luua tekstiredaktoriga (nt Notepad for
Windows) või eksportides arvutustabeli komadega eraldatud väärtustena (.csv).
Failinime laiendid peavad olema ".txt" või ".csv".
Failis peaks igal real olema üks number, kusjuures iga number tähistab
horisont
kõrgus kraadides teatud kompassi suunas huvipunkti ümber.
Horisondi kõrgused failis tuleb esitada päripäeva alates kella
Põhja;
see tähendab põhjast itta, lõunasse, läände ja tagasi põhja poole.
Eeldatakse, et väärtused esindavad võrdset nurkkaugust horisondi ümber.
Näiteks kui teil on failis 36 väärtust,PVGIS 5.3 eeldab seda
a
esimene punkt kuulub
põhja pool, järgmine on 10 kraadi põhjast ida pool ja nii edasi kuni viimase punktini,
10 kraadi läänes
põhjast.
Näidisfaili leiate siit. Sel juhul on failis ainult 12 numbrit,
mis vastab horisondi kõrgusele iga 30 kraadi kohta horisondi ümber.
Enamik PVGIS 5.3 tööriistad (v.a tunnised kiirguse aegread).
kuva a
graafik
horisont koos arvutustulemustega. Graafik on näidatud polaarsena
krunt koos
horisondi kõrgus ringis. Järgmisel joonisel on näide horisondi graafikust. Kalasilm
Võrdluseks näidatakse sama asukoha kaamerapilti.
3. Päikesekiirguse valimine andmebaasi

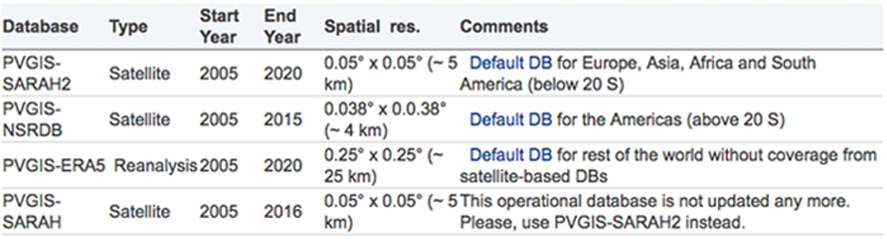

Päikesekiirguse andmebaasid (DB-d), mis on saadaval PVGIS 5.3 on:
Kõik andmebaasid pakuvad päikesekiirguse hinnanguid tunnis.
Enamik Päikeseenergia hinnangulised andmed poolt kasutatud PVGIS 5.3 on arvutatud satelliidipiltide põhjal. On olemas mitmeid erinevad meetodid, mis põhinevad kasutatavatel satelliitidel.
Valikud, mis on saadaval PVGIS 5.3 juures kohal on:
PVGIS-SARAH2 See andmekogum on olnud
arvutas CM SAF kuni
asendada SARAH-1.
Need andmed hõlmavad Euroopat, Aafrikat, suuremat osa Aasiast ja osa Lõuna-Ameerikast.
PVGIS-NSRDB See andmekogum on olnud sätestatud National Taastuvenergia labor (NREL) ja on osa sellest Rahvuslik päikeseenergia Kiirgus Andmebaas.
PVGIS- SARAH See andmekogum oli
arvutatud
poolt CM SAF ja
PVGIS meeskond.
Nende andmete katvus on sarnane kui PVGIS-SARAH2.
Mõnda piirkonda satelliidiandmed ei kata, eriti suurtel laiuskraadidel
alad. Seetõttu oleme kasutusele võtnud täiendava päikesekiirguse andmebaasi Euroopa jaoks, mis
hõlmab põhjapoolseid laiuskraade:
PVGIS-ERA5 See on uuesti analüüs
toode
ECMWF-ist.
Katvus on ülemaailmne tunniajalise eraldusvõimega ja ruumilise eraldusvõimega
0,28°lat/lon.
Rohkem infot kohta reanalüüsil põhinevad päikesekiirguse andmed on
saadaval.
Iga arvutusvaliku jaoks veebiliideses PVGIS 5.3 esitab
kasutaja
koos valikuga andmebaasidest, mis katavad kasutaja valitud asukohta.
Alloleval joonisel on näidatud iga päikesekiirguse andmebaasi hõlmatud alad.
Erinevate läbiviidud valideerimisuuringute põhjal iga asukoha jaoks soovitatavad andmebaasid on järgmised:
Neid andmebaase kasutatakse vaikimisi, kui raddatabase parameetrit ei pakuta
mitteinteraktiivsetes tööriistades. Need on ka TMY tööriistas kasutatavad andmebaasid.
4. Võrku ühendatud PV süsteemi arvutamine esitus
Fotogalvaanilised süsteemid teisendada energiat päikesevalgust elektrienergiaks. Kuigi PV-moodulid toodavad alalisvoolu (DC) elektrit, sageli on moodulid ühendatud inverteriga, mis muundab alalisvoolu vahelduvvooluks, mis saab seejärel kasutada kohapeal või saata elektrivõrku. Seda tüüpi PV süsteem nimetatakse võrguga ühendatud PV-ks. The energiatoodangu arvutamisel eeldatakse, et kogu energia, mida kohapeal ei kasutata, saab olla võrku saadetud.
4.1 PV-süsteemi arvutuste sisendid
PVGIS vajab kasutajalt teavet PV energia arvutamiseks tootmine. Neid sisendeid kirjeldatakse järgmiselt.
PV-moodulite jõudlus sõltub temperatuurist ja temperatuurist päikese kiirgus, kuid
täpne sõltuvus on erinev
erinevat tüüpi PV-moodulite vahel. Hetkel saame
hinnata tulenevaid kahjusid
temperatuuri ja kiirgustiheduse mõju järgmistele tüüpidele
moodulid: kristalliline räni
rakud; õhukese kilega moodulid, mis on valmistatud SRÜ-st või CIGS-ist ja õhukesest kilest
moodulid, mis on valmistatud kaadmium telluriidist
(CdTe).
Teiste tehnoloogiate (eriti erinevate amorfsete tehnoloogiate) puhul seda parandust ei saa
siin arvutatud. Kui valite ühe kolmest esimesest valikust, arvutatakse siin
esitus
võtab arvesse valitud jõudluse sõltuvust temperatuurist
tehnoloogia. Kui valite teise võimaluse (muu/tundmatu), arvestatakse arvutusel kahjumit
kohta
8% võimsusest temperatuuri mõjude tõttu (üldine väärtus, mis on osutunud mõistlikuks
parasvöötme kliima).
PV väljundvõimsus sõltub ka päikesekiirguse spektrist. PVGIS 5.3 saab
arvutada
kuidas päikesevalguse spektri kõikumised mõjutavad üldist energiatootmist
PV-st
süsteem. Praegu saab seda arvutust teha kristalse räni ja CdTe jaoks
moodulid.
Pange tähele, et NSRDB päikesekiirguse kasutamisel pole see arvutus veel saadaval
andmebaasi.
See on võimsus, mille tootja deklareerib, et PV-massiivi suudab toota standardselt
katsetingimused (STC), mis on konstantne 1000 W päikesekiirgust ruutmeetri kohta
massiivi tasapinnal massiivi temperatuuril 25 °C°C. Sisestada tuleks tippvõimsus
kilovatti tipp (kWp). Kui te ei tea oma moodulite deklareeritud tippvõimsust, kuid selle asemel
tea
moodulite pindala ja deklareeritud teisendusefektiivsus (protsentides), saate
arvutada
tippvõimsus võimsusena = pindala * kasutegur / 100. Lisateavet leiate KKK-st.
Bifatsiaalsed moodulid: PVGIS 5.3 ei tee't teha spetsiifilisi arvutusi bifacial jaoks
moodulid praegu.
Kasutajad, kes soovivad uurida selle tehnoloogia võimalikke eeliseid, saavad seda teha
sisend
võimsuse väärtus
Bifacial nimesilt kiiritus. Seda saab ka hinnata
esikülje tipp
võimsuse P_STC väärtus ja bifatsiaalsustegur, φ (kui on teatatud
mooduli andmeleht) kui: P_BNPI
= P_STC * (1 + φ * 0,135). NB see bifacial lähenemine ei ole
sobivad BAPV või BIPV jaoks
paigaldised või NS-teljele, st esiküljele paigaldatavate moodulite jaoks
EW.
Hinnangulised süsteemikaod on kõik süsteemi kaod, mis tegelikult põhjustavad voolu
elektrivõrku tarnitud võimsus on väiksem kui PV-moodulite toodetud võimsus. Seal
selle kadu on mitu põhjust, näiteks kaod kaablites, toiteinverterites, mustus (mõnikord
lumi) moodulitel ja nii edasi. Aastate jooksul kipuvad moodulid ka oma osa kaotama
võimsus, nii et keskmine aastane toodang kogu süsteemi eluea jooksul on paar protsenti madalam
kui esimeste aastate toodang.
Oleme andnud kogukahjude vaikeväärtuseks 14%. Kui teil on hea idee, et teie
väärtus on erinev (võib-olla tõesti suure kasuteguriga inverteri tõttu), võite seda vähendada
väärtus
natuke.
Fikseeritud (mittejälgivate) süsteemide puhul mõjutab moodulite paigaldusviis
mooduli temperatuur, mis omakorda mõjutab efektiivsust. Katsed on näidanud
et kui õhu liikumine moodulite taga on piiratud, võivad moodulid tunduvalt saada
kuumem (kuni 15°C 1000 W/m2 päikesevalguse juures).
sisse PVGIS 5.3 on kaks võimalust: eraldiseisev, mis tähendab, et moodulid on
paigaldatud
riiulil, kus õhk voolab vabalt moodulite taga; ja hoone- integreeritud, mis
tähendab seda
moodulid on täielikult ehitatud a. seina või katuse konstruktsiooni
hoone, kus pole õhku
liikumine moodulite taga.
Mõned paigaldustüübid jäävad nende kahe äärmuse vahele, näiteks kui moodulid on
paigaldatud kumerate katusekividega katusele, võimaldades õhul selja taha liikuda
moodulid. Sellises
juhtudel,
jõudlus jääb kahe arvutuse tulemuste vahele
võimalik
siin.
See on PV-moodulite nurk horisontaaltasapinna suhtes fikseeritud (mittejälgimise) jaoks.
paigaldus.
Mõne rakenduse puhul on kalle ja asimuutnurgad juba teada, näiteks kui PV
moodulid tuleb ehitada olemasolevale katusele. Kui aga on võimalus valida
a
kalle ja/või asimuut, PVGIS 5.3 oskab ka teie jaoks optimaalse välja arvutada
väärtusi
kalle jaoks ja
asimuut (eeldades, et nurgad on fikseeritud terve aasta kohta).
moodulid
PV (orientatsioon).
moodulid
Asimuut ehk orientatsioon on PV-moodulite nurk lõunasuuna suhtes.
-
90° on ida, 0° on lõuna ja 90° on Lääs.
Mõne rakenduse puhul on kalle ja asimuutnurgad juba teada, näiteks kui PV
moodulid tuleb ehitada olemasolevale katusele. Kui aga on võimalus valida
a
kalle ja/või asimuut, PVGIS 5.3 oskab ka teie jaoks optimaalse välja arvutada
väärtusi
kalle jaoks ja
asimuut (eeldades, et nurgad on fikseeritud terve aasta kohta).
kalle (ja
võibolla asimuut)
Kui klõpsate selle valiku valimiseks, PVGIS 5.3 arvutab PV kalde moodulid, mis annavad kogu aasta suurima energiaväljundi. PVGIS 5.3 saab ka soovi korral arvutage optimaalne asimuut. Need valikud eeldavad, et kalle ja asimuut nurgad püsige terve aasta fikseeritud.
Võrku ühendatud fikseeritud paigaldusega PV-süsteemidele PVGIS 5.3 oskab kulusid arvutada PV-süsteemis toodetud elektrienergiast. Arvutus põhineb a "Tasandatud Energiakulu" meetod, mis sarnaneb fikseeritud intressimääraga hüpoteegi arvutamise meetodile. Sa pead Sisestage arvutuste tegemiseks paar bitti teavet:
kulu arvutus
• PV-süsteemi ostmise ja paigaldamise kogumaksumus,
teie valuutas. Kui sisestasite 5kWp
nagu
süsteemi suurus, peaks hind olema sellise suurusega süsteemi jaoks.
•
Eeldatakse, et intressimäär protsentides aastas on konstantne kogu eluea jooksul
a
PV süsteem.
• PV-süsteemi eeldatav eluiga aastates.
Arvutus eeldab, et PV hoolduseks on aastas püsikulu
süsteem
(näiteks lagunevate komponentide asendamine), mis võrdub 3% alghinnast
kohta
süsteem.
4.2 Arvutusväljundid elektrivõrguga ühendatud PV jaoks süsteemi arvutamine
Arvutuse väljundid koosnevad aasta keskmistest energiatoodangu väärtustest ja
lennukis
päikesekiirgus, samuti igakuiste väärtuste graafikud.
Lisaks aasta keskmisele PV toodangule ja keskmisele kiirgusele PVGIS 5.3
samuti raporteerib
PV toodangu aastane varieeruvus kui standardhälve
aastaväärtused üle
periood päikesekiirguse andmetega valitud päikesekiirguse andmebaasis.
Samuti saate an
ülevaade erinevatest mõjudest põhjustatud erinevatest kadudest PV väljundis.
Kui teete arvutuse, on nähtav graafik PV väljund. Kui lased hiirekursoril
hõljutage kursorit graafiku kohal, näete kuuväärtusi numbritena. Saate vaheldumisi vahetada
graafikud, klõpsates nuppudel:
Graafikutel on paremas ülanurgas allalaadimisnupp. Lisaks saate alla laadida PDF-i
dokument kogu arvutusväljundis näidatud teabega.
5. Päikest jälgiva PV süsteemi arvutamine esitus
5.1 Sisendid PV arvutuste jälgimiseks
Teine "sakk" kohta PVGIS 5.3 võimaldab kasutajal teha arvutusi
energia tootmine alates
erinevat tüüpi päikest jälgivad PV-süsteemid. Päikest jälgivatel PV-süsteemidel on
PV moodulid
paigaldatud tugedele, mis liigutavad mooduleid päeva jooksul nii, et moodulid on sissepoole suunatud
suund
päikesest.
Eeldatakse, et süsteemid on võrku ühendatud, nii et PV-energia tootmine on sõltumatu
kohalik energiatarbimine.
6. Võrguvälise PV-süsteemi jõudluse arvutamine
6.1 Võrguvälise PV arvutuste sisendid
PVGIS 5.3 vajab kasutajalt teavet PV energia arvutamiseks tootmine.
Neid sisendeid kirjeldatakse järgmiselt.
tipp võimsus
See on võimsus, mille tootja deklareerib, et PV-massiivi suudab toota standardselt
katsetingimused, milleks on konstantne 1000W päikesekiirgust tasapinna ruutmeetri kohta
kohta
massiiv massiivi temperatuuril 25 °C°C. Sisestada tuleks tippvõimsus
vatti tipp
(Wp).
Pange tähele erinevust võrguga ühendatud ja jälgiva PV arvutustes, kus see väärtus
on
eeldatakse olevat kWp. Kui te ei tea oma moodulite deklareeritud tippvõimsust, kuid selle asemel
tead moodulite pindala ja deklareeritud teisendusefektiivsust (protsentides), siis saad
arvutage tippvõimsus järgmiselt: võimsus = pindala * kasutegur / 100. Lisateavet vaadake KKK-st.
mahutavus
See on võrguvälises süsteemis kasutatava aku suurus või energiamaht, mõõdetuna
vatt-tundi (Wh). Kui teate hoopis aku pinget (näiteks 12V) ja aku mahtuvust
Ah, energiamahtuvuse saab arvutada energiamahutavus=pinge*võimsus.
Võimsus peaks vastama nimivõimsusele täielikult laetud kuni täielikult tühjaks, isegi kui
süsteem on seadistatud aku lahti ühendama enne täielikku tühjenemist (vt järgmist valikut).
katkestuspiir
Akud, eriti pliiakud, lagunevad kiiresti, kui neil lastakse täielikult tühjeneda
tühjenemine liiga sageli. Seetõttu rakendatakse väljalülitamist, et aku laetus ei saaks langeda allapoole
a
teatud protsent täislaadimisest. See tuleks siia sisestada. Vaikeväärtus on 40%
(vastab pliiaku tehnoloogiale). Liitiumioonakude jaoks saab kasutaja määrata madalama
nt 20%. Tarbimine päevas
per päeval
See on kõigi ajal süsteemiga ühendatud elektriseadmete energiatarbimine
24-tunnine periood. PVGIS 5.3 eeldab, et see päevane tarbimine on jaotatud
diskreetselt läbi
kellaaeg, mis vastab tüüpilisele kodukasutusele enamiku
tarbimise ajal
õhtul. Tarbimise tunniosa, mis eeldab PVGIS
5.3
on näidatud allpool ja andmed
fail on saadaval siin.
tarbimist
andmeid
Kui teate, et tarbimisprofiil erineb vaikeprofiilist (vt ülal), on teil see olemas
võimalus ise üles laadida. Tunnitarbimise teave üleslaaditud CSV-failis
peaks koosnema 24 tunni väärtustest, igaüks omal real. Faili väärtused peaksid olema
murdosa päevasest tarbimisest, mis toimub igas tunnis, koos numbrite summaga
võrdne 1-ga. Päevane tarbimisprofiil tuleks määratleda tavalise kohaliku aja järgi,
ilma
suveaja nihete arvestamine, kui see on asukohaga seotud. Formaat on sama, mis
a
vaiketarbimisfail.
6.3 Arvutamine väljundid võrguvälise PV arvutuste jaoks
PVGIS arvutab võrguvälise PV energiatoodangu, võttes arvesse päikeseenergiat kiirgust iga tunni kohta mitme aasta jooksul. Arvutamine on tehtud järgmised sammud:
Arvutage iga tunni kohta PV-mooduli(te) päikesekiirgus ja vastav PV
võimsus
Kui PV võimsus on suurem kui selle tunni energiatarbimine, salvestage ülejäänu
kohta
energiat akus.
Kui aku saab täis, arvutage energiat "raisatud" st PV võimsus võiks
olla
ei tarbitud ega hoitud.
Kui aku saab tühjaks, arvuta puuduv energia ja lisa loendusele päev
kohta
päevadel, mil süsteemil energia tühjaks sai.
Võrguvälise PV tööriista väljundid koosnevad iga-aastastest statistilistest väärtustest ja igakuiste graafikutest
süsteemi jõudluse väärtused.
Seal on kolm erinevat igakuist graafikut:
Kuu keskmine päevane energiatoodang, samuti päeva keskmine energia mitte
pildistatud, kuna aku sai täis
Igakuine statistika selle kohta, kui sageli aku päeva jooksul täis või tühjaks sai.
Aku laetuse statistika histogramm
Nendele pääseb ligi järgmiste nuppude kaudu:
Võrguväliste tulemuste tõlgendamiseks võtke arvesse järgmist.
i) PVGIS 5.3 teeb kõik arvutused tunnis
poolt
tund
kogu aja jooksul
seeria päikeseenergia
kasutatud kiirgusandmed. Näiteks kui kasutate PVGIS-SARAH2
töötate koos 15
aastate andmeid. Nagu eespool selgitatud, on PV väljund
hinnanguliselt.iga tunni kohta alates
saanud tasapinnalise kiirguse. See energia läheb
otse
koormus ja kui on
üleliigne, see lisaenergia läheb laadimiseks
aku.
Kui selle tunni PV väljund on väiksem kui tarbimine, siis puudub energia
olla
akust võetud.
Iga kord (tund), kui aku laetuse tase jõuab 100% -ni. PVGIS 5.3
lisab päevade arvule, mil aku saab täis, ühe päeva. Sellega ollakse siis harjunud
hinnang
päevade %, mil aku saab täis.
ii) Lisaks jäädvustatud energia keskmistele väärtustele
sest
täis aku või
kohta
keskmine energia puudu, on oluline kontrollida igakuised väärtused Ed ja
E_lost_d as
nad annavad teada, kuidas PV-aku süsteem töötab.
Keskmine energiatoodang päevas (Ed): PV-süsteemi toodetud energia, mis läheb
koormus, mitte tingimata otse. Seda võib olla akus hoitud ja seejärel kasutatud
koormus. Kui PV-süsteem on väga suur, on maksimum koormuse tarbimise väärtus.
Päevas kogumata keskmine energia (E_lost_d): PV-süsteemi toodetud energia
kadunud
sest koormus on väiksem kui PV toodang. Seda energiat ei saa salvestada
aku või ladustamisel ei saa koormad kasutada, kuna need on juba kaetud.
Nende kahe muutuja summa on sama, isegi kui muud parameetrid muutuvad. Ainult see
oleneb
paigaldatud PV võimsuse kohta. Näiteks kui koormus peaks olema 0, siis kogu PV
tootmine
kuvatakse kui "energiat ei tabata". Isegi kui aku maht muutub,
ja
muud muutujad on fikseeritud, nende kahe parameetri summa ei muutu.
iii) Muud parameetrid
Täis akuga päevade protsent: koormuse poolt tarbimata PV-energia läheb
aku ja see võib täis saada
Tühja aku päevade protsent: päevad, mil aku tühjeneb
(st aadressil
tühjenduspiir), kuna PV-süsteem tootis vähem energiat kui koormus
"Keskmist energiat ei salvestatud, kuna aku on täis" näitab, kui palju on PV energiat
kadunud
sest koormus on kaetud ja aku täis. See on kogu energia suhe
kaotanud üle
täielik aegrida (E_lost_d) jagatud aku tööpäevade arvuga
täielikult
laetud.
"Keskmine energia puudu" on energia, mis puudub, selles mõttes, et koormus
ei saa
PV või aku abil. See on puuduva energia suhe
(Consumption-Ed) aegrea kõigi päevade kohta jagatud aku päevade arvuga
saab tühjaks, st saavutab seatud tühjenduspiiri.
iv) Kui aku mahtu suurendatakse ja ülejäänud
süsteem
jääb
sama,
keskmine
kaotatud energia väheneb, kuna aku suudab salvestada rohkem kasutatavat energiat
jaoks
a
laadib hiljem. Samuti väheneb keskmine puuduv energia. Siiski tuleb a
punkt
mil need väärtused hakkavad tõusma. Kui aku suurus suureneb, seda rohkem PV-d
energiat
saab
hoiustada ja kasutada koormate jaoks, kuid aku tühjenemise päevade arv on väiksem
täielikult
laetud, suurendades suhte väärtust “keskmist energiat ei tabata”.
Samamoodi seal
jääb kokkuvõttes vähem energiat puudu, kuna saab salvestada rohkem, kuid
seal
number on väiksem
päevadest, mil aku saab tühjaks, seega puudub keskmine energia
suureneb.
v) Et tõesti teada, kui palju energiat annab
PV
aku süsteem
koormusi, saab kasutada kuu keskmisi Ed väärtusi. Korrutage igaüks arvuga
päeva sisse
kuu ja aastate arv (pidage meeles liigaaastaid!). Kokku
näitab
kuidas
palju energiat läheb koormusele (otse või kaudselt aku kaudu). Sama
protsessi
saab
kasutatakse puuduoleva energia arvutamiseks, pidades silmas, et
keskmine
energiat mitte
tabatud ja kadunud arvutatakse päevade arvu arvestades
aku saab kätte
täielikult
laetud või tühi, mitte päevade koguarv.
vi) Võrguga ühendatud süsteemi puhul pakume vaikeseadet
väärtus
süsteemi kadude eest
14%, me ei tee seda’t pakkuda seda muutujat sisendiks, mida kasutajad saavad muuta
hinnangud
võrguvälisest süsteemist. Sel juhul kasutame väärtust ja jõudlussuhet
a
terve
võrguväline süsteem 0,67. See võib olla konservatiivne hinnang, kuid see on ette nähtud
juurde
sisaldama
aku jõudlusest, inverterist ja aku halvenemisest tulenevad kaod
erinev
süsteemi komponendid
7. Kuu keskmised päikesekiirguse andmed
See vahekaart võimaldab kasutajal visualiseerida ja alla laadida igakuiseid keskmisi andmeid päikesekiirguse ja
temperatuur mitmeaastase perioodi jooksul.
Sisestusvalikud igakuise kiirguse vahekaardil
Kasutaja peaks esmalt valima väljundi algus- ja lõpuaasta. Siis on neid
a
valikute arv, et valida, milliseid andmeid arvutada
kiiritamine
See väärtus on igakuine päikesekiirguse energia summa, mis tabab ühte ruutmeetrit a
horisontaaltasand, mõõdetuna kWh/m2.
kiiritamine
See väärtus on igakuine päikesekiirguse energia summa, mis tabab tasapinna üht ruutmeetrit
alati näoga päikese suunas, mõõdetuna kWh/m2, kaasa arvatud ainult kiirgus
saabudes otse päikesekettalt.
kiiritamine, optimaalne
nurk
See väärtus on igakuine päikesekiirguse energia summa, mis tabab tasapinna üht ruutmeetrit
suunatud ekvaatori suunas, kaldenurga all, mis annab suurima aastaarvu
kiiritus, mõõdetuna kWh/m2.
kiiritamine,
valitud nurk
See väärtus on igakuine päikesekiirguse energia summa, mis tabab tasapinna üht ruutmeetrit
suunatud ekvaatori suunas, kasutaja valitud kaldenurga all, mõõdetuna
kWh/m2.
globaalseks
kiirgus
Suur osa maapinnale saabuvast kiirgusest ei tule otse päikeselt, vaid
õhust (sinisest taevast) hajuvate pilvede ja udu tagajärjel. Seda nimetatakse hajusaks
kiirgus. See arv annab osa kogu maapinnale saabuvast kiirgusest, mis on
hajutatud kiirguse tõttu.
Kuu kiirgustoodang
Igakuiste kiirgusarvutuste tulemused on näidatud ainult graafikutena, kuigi
tabeliväärtusi saab alla laadida CSV- või PDF-vormingus.
Seal on kuni kolm erinevat graafikut
mis kuvatakse nuppudele klõpsates:
Kasutaja võib taotleda mitut erinevat päikesekiirguse võimalust. Need kõik saavad olema
näidatud sisse
sama graafik. Kasutaja saab peita graafikul ühe või mitu kõverat, klõpsates nuppu
legendid.
8. Päevased kiirgusprofiili andmed
See tööriist võimaldab kasutajal näha ja alla laadida päikesekiirguse ja õhu keskmist päevaprofiili
temperatuur antud kuu kohta. Profiil näitab, kuidas päikesekiirgus (või temperatuur)
muutub keskmiselt tundide kaupa.
Sisestusvalikud igapäevase kiirgusprofiili vahekaardil
Kasutaja peab valima kuvamiseks kuu. Selle tööriista veebiteenuse versiooni jaoks
see on ka
võimalik saada kõik 12 kuud ühe käsuga.
Päevaprofiili arvutamise väljundiks on 24 tunni väärtused. Neid saab kas näidata
kui a
aja funktsioon UTC aja järgi või kohaliku ajavööndi kellana. Pange tähele, et kohalik päevavalgus
säästmine
aega EI arvestata.
Andmed, mida saab näidata, jagunevad kolme kategooriasse:
Kiirgustugevus fikseeritud tasapinnal Selle valikuga saate globaalse, otsese ja hajutatud
kiirgustihedus
profiilid päikesekiirguse jaoks fikseeritud tasapinnal, valitud kalde ja asimuutiga
kasutaja poolt.
Soovi korral näete ka selge taeva kiirgustiheduse profiili
(teoreetiline väärtus
jaoks
kiirgustihedus pilvede puudumisel).
Kiirgus päikesejälgimistasandil Selle valikuga saate globaalse, otsese ja
hajus
kiirgustiheduse profiilid päikesekiirguse jaoks tasapinnal, mis on alati suunatud sisse
suund
päike (vastab jälgimise kaheteljelise valikuga
PV arvutused). Valikuliselt saate
vaata ka selge taeva kiirguse profiili
(kiirgustiheduse teoreetiline väärtus
pilvede puudumine).
Temperatuur See valik annab teile õhutemperatuuri kuu keskmise
iga tunni kohta
päeva jooksul.
Igapäevase kiirgusprofiili vahekaardi väljund
Igakuise kiirguse vahekaardi puhul näeb kasutaja väljundit ainult graafikutena, kuigi
tabelid
väärtustest saab alla laadida CSV-, json- või PDF-vormingus. Kasutaja valib
kolme vahel
graafikud, klõpsates vastavatel nuppudel:
9. Päikesekiirguse ja PV andmed tunnis
Kasutatud päikesekiirguse andmed PVGIS 5.3 koosneb ühest väärtusest iga tunni kohta
a
mitmeaastane periood. See tööriist annab kasutajale juurdepääsu päikeseenergia kogu sisule
kiirgus
andmebaasi. Lisaks saab kasutaja taotleda ka PV-energia väljundi arvutamist igaühe kohta
tund
valitud perioodi jooksul.
9.1 Tunnikiirguse ja PV sisestusvalikud toite vahekaart
Võrguga ühendatud PV-süsteemi jõudluse arvutamisel on mitmeid sarnasusi
nagu
hästi
PV-süsteemi jõudluse jälgimise tööriistadena. Tunnitööriistas on võimalik
vali
vahel
fikseeritud tasapinna ja ühe jälgimistasandi süsteem. Fikseeritud tasapinna või
ühe telje jälgimine
a
kalde peab andma kasutaja või optimeeritud kaldenurk
olla valitud.
Peale kinnitusviisi ja teabe nurkade kohta peab kasutaja seda tegema
vali esimene
ja eelmisel aastal tunniandmete jaoks.
Vaikimisi koosneb väljund globaalsest tasapinnalisest kiirgustihedusest. Siiski on veel kaks
Andmeväljundi valikud:
PV-võimsus Selle valikuga ka PV-süsteemi võimsus valitud jälgimisviisiga
arvutatakse. Sel juhul tuleb anda info PV-süsteemi kohta, nii nagu
jaoks
võrguga ühendatud PV arvutus
Kiirguskomponendid Selle valiku korral ka otsene, hajus ja maapinnalt peegelduv
osa päikesekiirgusest väljub.
Neid kahte varianti saab valida koos või eraldi.
9.2 Tunni kiirguse ja PV võimsuse vahekaardi väljund
Erinevalt teistest tööriistadest PVGIS 5.3, tunniandmete jaoks on ainult võimalus
allalaadimine
andmed CSV- või json-vormingus. Selle põhjuseks on suur andmemaht (kuni 16
aastate tunnitasu
väärtused), mis muudaks andmete esitamise keeruliseks ja aeganõudvaks
graafikud. Formaat
väljundfaili kirjeldatakse siin.
9.3 Märkus PVGIS Andmete ajatemplid
kiirgustiheduse tunniväärtused PVGIS-SARAH1 ja PVGIS-SARAH2
andmestikud on välja otsitud
geostatsionaarsest eurooplasest pärit piltide analüüsist
satelliidid. Kuigi need
satelliidid teevad rohkem kui ühe pildi tunnis, otsustasime ainult
kasutage ühte pildi kohta tunnis
ja pakkuda seda hetkeväärtust. Niisiis, kiirgustiheduse väärtus
sätestatud sisse PVGIS 5.3 on
hetkeline kiirgustihedus punktis näidatud ajal
a
ajatempel. Ja kuigi me teeme
eeldusel, et see hetkeline kiirgustiheduse väärtus
oleks
olema selle tunni keskmine väärtus
tegelikkus on kiirgus just sellel minutil.
Näiteks kui kiirgustiheduse väärtused on HH:10, tuleneb 10-minutiline viivitus väärtusest
kasutatud satelliit ja asukoht. Ajatempel SARAH-i andmekogumites on aeg, mil
satelliit “näeb” teatud asukohta, nii et ajatempel muutub koos
asukoht ja
kasutatud satelliiti. Meteosat Prime'i satelliitide jaoks (katavad Euroopat ja Aafrikat kuni
40° ida), andmed
pärinevad MSG satelliitidelt ja "tõsi" aeg varieerub umbes
5 minutit üle tunni sisse
Lõuna-Aafrikast kuni 12 minutini Põhja-Euroopas. Meteosati jaoks
Ida satelliidid, "tõsi"
aeg varieerub umbes 20 minutist enne tundi kuni
vahetult enne kellaaega, kui kolida
Lõunast põhja. Ameerika asukohtade puhul NSRDB
andmebaasist, mis on samuti saadud
satelliidipõhistel mudelitel on ajatempel alati olemas
HH:00.
Ümberanalüüsi toodete (ERA5 ja COSMO) andmete puhul hinnangulise kiirgustiheduse tõttu
arvutamisel on tunniväärtused selle tunni jooksul hinnatud kiirgustiheduse keskmine väärtus.
ERA5 annab väärtused HH:30, seega tsentreeritud tunni järgi, samas kui COSMO pakub tunnipõhiseid väärtusi
väärtused iga tunni alguses. Muud muutujad peale päikesekiirguse, näiteks ümbritsev temperatuur
temperatuur või tuule kiirus, esitatakse ka tunni keskmiste väärtustena.
Tunniandmete jaoks, kasutades oen of the PVGIS-SARAH andmebaasid, ajatempel on üks
kohta
kiirgustiheduse andmed ja muud muutujad, mis pärinevad uuesti analüüsist, on väärtused
vastab sellele tunnile.
10. TMY (Typical Meteorological Year) andmed
See valik võimaldab kasutajal alla laadida tüüpilist meteoroloogilist aastat sisaldava andmekogumi
(TMY) andmetest. Andmekogum sisaldab järgmiste muutujate tunniandmeid:
Kuupäev ja kellaaeg
Globaalne horisontaalne kiirgustihedus
Otsene normaalne kiirgus
Hajus horisontaalne kiirgus
Õhurõhk
Kuiva pirni temperatuur (temperatuur 2m)
Tuule kiirus
Tuule suund (kraadi päripäeva põhjast)
Suhteline õhuniiskus
Pikalaineline allavoolu infrapunakiirgus
Andmekogum on koostatud valides iga kuu kohta kõige rohkem "tüüpiline" kuu läbi
kohta
saadaval täistööajaga nt 16 aastat (2005-2020). PVGIS-SARAH2.
Varasemad muutujad
vali tüüpiline kuu on globaalne horisontaalne kiirgus, õhk
temperatuur ja suhteline õhuniiskus.
10.1 Sisestusvalikud vahekaardil TMY
TMY tööriistal on ainult üks võimalus, milleks on päikesekiirguse andmebaas ja vastav aeg
perioodi, mida kasutatakse TMY arvutamiseks.
10.2 Väljundivalikud vahekaardil TMY
Ühte TMY välja on võimalik näidata graafikuna, valides sobiva välja
sisse
rippmenüüst ja klõpsates nuppu "Vaade".
Saadaval on kolm väljundvormingut: üldine CSV-vorming, json-vorming ja EPW
(EnergyPlus Weather) formaat, mis sobib hooneenergeetikas kasutatavale EnergyPlus tarkvarale
jõudlusarvutused. Viimane vorming on tehniliselt samuti CSV, kuid on tuntud kui EPW-vorming
(faililaiend .epw).
TMY-failide ajavahemike kohta pange tähele
Csv- ja json-failides on ajatempel HH:00, kuid esitab väärtused, mis vastavad
PVGIS-SARAH (HH:MM) või ERA5 (HH:30) ajatemplid
Epw-failides nõuab vorming, et iga muutuja esitatakse väärtusena
vastav summa märgitud ajale eelneva tunni jooksul. The PVGIS
.epw
andmeseeria algab kell 01:00, kuid annab samu väärtusi, mis puhul
.csv- ja json-failid aadressil
00:00.
Lisateavet väljundandmete vormingu kohta leiate siit.
